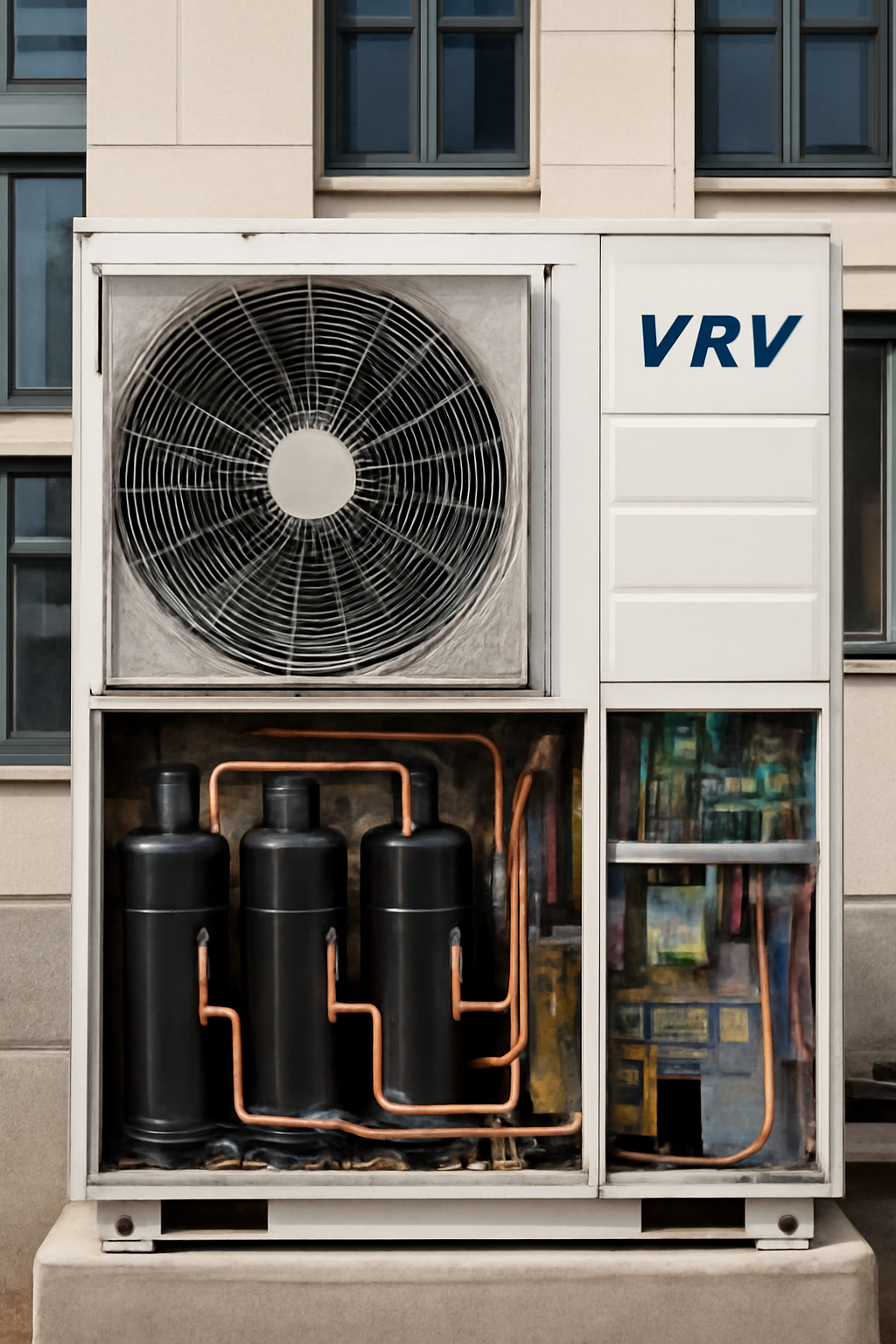

Ремонт наружного блока VRV: основные этапы и стоимость работ

Современные системы VRV (Variable Refrigerant Volume) или их аналог VRF (Variable Refrigerant Flow) — это сложный технологический организм, сердцем которого является наружный блок. Именно этот многофункциональный компрессорно-конденсаторный агрегат, часто располагаемый на крыше или фасаде здания, обеспечивает бесперебойную работу всех внутренних модулей, создающих комфортный микроклимат в каждом помещении.

Как и любой высокотехнологичный механизм, он требует грамотного обслуживания и, увы, периодического ремонта. Эксплуатация под открытым небом, перепады температур, вибрация и постоянные нагрузки неизбежно приводят к износу деталей. Игнорирование первых симптомов неисправности — от странных шумов и снижения производительности до полной остановки — грозит цепочкой серьезных поломок, ремонт которых влетит в копеечку.

В этой статье мы подробно разберем, из каких ключевых этапов состоит профессиональный ремонт VRV-систем и от чего формируется итоговая стоимость работ. Это руководство поможет вам понять логику процесса, speak осознанно с подрядчиками и принять взвешенное решение для поддержания вашей климатической системы в идеальном состоянии.

Диагностика неисправностей наружного блока VRV системы

Прежде чем приступить к любым ремонтным работам, необходимо точно определить причину сбоя. Диагностика — это фундамент всего последующего ремонта. Ошибка на этом этапе может привести к замене исправных деталей и повторному отказу системы. Профессиональная диагностика наружного блока VRV — это комплексный процесс, который проводят сертифицированные инженеры с использованием специального оборудования.

Ключевые этапы профессиональной диагностики

Специалист выполняет последовательность действий, чтобы сузить круг возможных проблем и выйти на точную неисправность.

• Опрос владельца и анализ симптомов: Инженер выясняет, как именно проявлялась неисправность: система перестала охлаждать/нагревать, появились нехарактерные шумы (стук, визг, гул), на внутреннем блоке или пульте отображается код ошибки.
• Внешний осмотр блока: Проверяется состояние теплообменника (загрязненность ребер, наличие наледи), лопастей вентилятора, защитного кожуха, дренажной системы и трубопроводов хладагента на предмет видимых повреждений, вмятин или следов масла.
• Считывание кодов ошибок: Современные VRV-системы ведут журнал ошибок. С помощью сервисного пульта или ноутбука со специализированным ПО мастер подключается к системе, считывает и расшифровывает сохраненные коды, которые указывают на направление для дальнейшей проверки.
• Измерение основных рабочих параметров: Это самый важный технологический этап. Мастер с помощью манометрической станции измеряет давление в системе на линии нагнетания и всасывания. Одновременно с помощью токовых клещей замеряет потребляемый ток компрессора и вентиляторов. Полученные данные сравниваются с номинальными значениями, указанными в технической документации к оборудованию.
• Проверка электрических компонентов: Выполняется прозвонка цепей, тестирование основных компонентов мультиметром (конденсаторов, реле, предохранителей, датчиков температуры и давления) на предмет обрыва, короткого замыкания или выхода за пределы допустимых значений.

Распространенные симптомы и возможные причины

Симптом	Возможная причина
Наружный блок не включается	Отсутствие электропитания, неисправность платы управления, проблемы с силовым кабелем, сработавший защитный автомат.
Система работает, но не охлаждает/не нагревает	Утечка хладагента, засорение капиллярной трубки или фильтра-осушителя, неисправность четырехходового клапана.
Наружный блок шумит или вибрирует	Разбалансировка вентилятора, износ подшипников, неисправность компрессора (внутренние повреждения).
На теплообменнике наледь (в режиме охлаждения)	Загрязненный теплообменник, низкая скорость вентилятора, недостаток хладагента.
Появление кода ошибки на дисплее	Неисправность датчика, проблемы с давлением, ошибка связи между блоками.

Только после завершения всесторонней диагностики мастер может назвать точную причину поломки и составить план ремонтных работ со сметой. Пропуск этого этапа равносилен лечению болезни без диагноза.

Этапы демонтажа и разборки блока для капитального ремонта

Когда диагностика выявила серьезную внутреннюю неисправность, требующую доступа к сердцу агрегата, наружный блок демонтируют и проводят его полную разборку. Это сложная и ответственная операция, которую могут выполнять только подготовленные бригады с соответствующим оборудованием. Весь процесс состоит из трех основных фаз: подготовки, демонтажа и непосредственно разборки.

Фаза 1: Подготовка и отключение системы

На этом этапе главная задача — безопасно остановить систему и подготовить хладагент к работе.

• Полное отключение электропитания. Недостаточно выключить систему с пульта. Необходимо найти и отключить автоматический выключатель, который питает именно наружный блок, а затем убедиться в отсутствии напряжения с помощью мультиметра.
• Сбор хладагента. Это критически важная операция. С помощью станции производится перекачка (пумпинг) всего фреона из магистралей и внутренних блоков в контур наружного блока. Это предотвращает его утечку в атмосферу и позволяет сохранить дорогостоящий газ для последующей работы системы.
• Отсоединение магистралей. После проверки, что давление в системе нулевое, сервисные порты перекрываются, и медные трубки жидкостной и газовой магистрали аккуратно отсоединяются от портов блока. Отверстия сразу же заглушаются специальными колпачками, чтобы предотвратить попадание влаги и грязи.
• Отсоединение электрических и коммуникационных кабелей. Клеммная колодка блока аккуратно отсоединяется от силового кабеля и кабеля связи, идущего к внутренним блокам. Все соединения предварительно маркируются для безошибочного подключения после ремонта.

Фаза 2: Демонтаж и транспортировка

• Снятие с опорной рамы. Наружный блок, закрепленный на кронштейнах или специальной раме, аккуратно откручивается. Для этого часто требуется применение такелажного оборудования, так как вес агрегата может достигать сотен килограмм.
• Аккуратная транспортировка в ремонтную мастерскую. Блок перевозят в вертикальном положении, чтобы избежать повреждений компрессора и смешения масла.

Фаза 3: Разборка в мастерской

В условиях мастерской начинается детальная разборка, которая требует чистоты и аккуратности.

• Снятие защитного кожуха и верхней крышки. Это предоставляет первый доступ к внутренним компонентам.
• Демонтаж вентилятора и электродвигателя.
• Аккуратное отсоединение платы управления и всех датчиков.
• Демонтаж теплообменника. Часто требуется для получения доступа к компрессору и клапанам.
• Отсоединение и извлечение компрессора. Это самый сложный этап, так как компрессор является самым тяжелым и критически важным элементом, подключенным к медному контуру и электрической части.

Только после полной и правильной разборки можно приступить к дефектовке, замене неисправных узлов и последующей сборке. Каждый этап требует высокой квалификации, так как ошибка может привести к перекрещиванию медных трубок, повреждению резьбовых соединений или попаданию влаги в систему.

Ремонт компрессора и замена масла в наружном блоке

Компрессор по праву считается сердцем любой VRV-системы. Его ремонт или замена — это самая сложная и дорогостоящая процедура, к которой прибегают лишь в случае серьезной поломки. Не менее важную роль играет и хладагентное масло: его состояние напрямую влияет на износ трущихся деталей компрессора и эффективность всей системы.

Возможен ли ремонт компрессора?

В отличие от автомобильных аналогов, спиральные и винтовые компрессоры, используемые в VRV-системах, крайне редко подлежат восстановительному ремонту «с разборкой». Их конструкция требует высочайшей точности, а замена внутренних деталей (подшипников, клапанов, спиралей) часто нерентабельна и не гарантирует надежность. В 95% случаев практикуется замена компрессора на новый или качественный восстановленный агрегат. Однако перед этим проводится точная диагностика, определяющая тип неисправности.

Основные неисправности компрессора и методы их устранения

Неисправность / Симптом	Причина	Способ устранения
Межвитковое замыкание или обрыв обмоток	Скачки напряжения, перегрев, естественный износ.	Замена компрессора. Ремонт обмотки не проводится.
Заклинивание (компрессор не запускается, гудит)	Нехватка масла, перегрев, гидроудар (попадание жидкого хладагента), износ подшипников.	Замена компрессора. Попытки «расклинить» бесполезны и опасны.
Сильная вибрация и нехарактерный шум (стук, скрежет)	Износ подшипников, повреждение спирального или винтового блока.	Замена компрессора.
Низкая производительность (система не выдает нужную температуру)	Износ внутренних клапанов, потеря компрессии.	Замена компрессора.

Процедура замены компрессора

1. Эвакуация хладагента из корпуса наружного блока в специальный баллон.
2. Демонтаж старого компрессора: аккуратная отпайка медных трубопроводов и отсоединение клемм.
3. Слив и оценка старого масла. Цвет и запах масла являются важными диагностическими признаками. Почерневшее масло с запахом гари указывает на серьезные внутренние повреждения.
4. Подготовка нового компрессора: слив транспортного масла (если требуется) и заливка свежего масла того же типа и в том же объеме, что указано в технических данных.
5. Монтаж и пайка нового компрессора на место старого с использованием азота для продувки во избежание окисления.
6. Вакуумирование контура для удаления влаги и воздуха.
7. Заправка системы сохраненным хладагентом.
8. Пробный запуск и контроль рабочих параметров (давление, ток, температура).

Замена масла: плановое обслуживание или экстренная мера

Полная замена масла — обязательная процедура при замене компрессора. Однако ее могут проводить и отдельно, если диагностика показала, что масло утратило свои свойства (высокая кислотность, загрязнение, потеря вязкости), но сам компрессор еще исправен. Для этого используется специальное масло, строго соответствующее типу хладагента и требованиям производителя. Неправильно подобранное масло неизбежно приведет к новой поломке.

Стоимость работ по замене компрессора складывается из цены нового агрегата (от 30-40% стоимости всего наружного блока) и сложности самих работ. Экономить на этой процедуре, выбирая несертифицированных специалистов или б/у запчасти, — значит подвергать риску всю дорогостоящую систему.

Чистка теплообменника и замена вентилятора конденсатора

Теплообменник и вентилятор конденсатора — это «легкие» наружного блока VRV-системы. Их исправная работа критически важна для эффективного отвода тепла. Загрязнения или неполадки в этом узле моментально сказываются на производительности всего комплекса, заставляя компрессор работать с перегрузкой и drastically увеличивая энергопотребление.

Чистка теплообменника: от регулярного обслуживания до глубокой промывки

Теплообменник, представляющий собой змеевик с алюминиевыми ребрами, постоянно продувается воздухом. Со временем пространство между ребрами забивается пухом, пылью, тополиным пухом и уличной грязью, образуя плотный «ковер», который нарушает теплообмен.

• Внешние признаки загрязнения: система хуже охлаждает/нагревает, наружный блок работает практически без остановок, наружный блок шумит сильнее обычного, растет потребление электроэнергии, на медных трубках может появляться наледь даже в теплое время года.
• Способы очистки:
  • Продувка сжатым воздухом: базовый метод для несильных загрязнений. Проводится с внутренней стороны блока наружу, чтобы не затолкать мусор еще глубже.
  • Мойка паром или водой под низким давлением: более эффективный способ. Важно! Струя должна направляться вдоль ребер, а не поперек, чтобы не погнуть их. Обязательно защищать клеммную коробку и другие электронные компоненты от влаги.
  • Применение специализированных химических средств (пенообразователей): самый эффективный метод для сложных загрязнений. На ребра наносится активная пена, которая растворяет жир и грязь, после чего смывается водой. Это позволяет очистить всю глубину теплообменника без механических повреждений.

Замена вентилятора конденсатора: когда чисткой не обойтись

Вентилятор обеспечивает необходимый воздушный поток через теплообменник. Его неисправность приводит к мгновенному перегреву и аварийному отключению системы.

Проблема	Решение
Сильная вибрация и гул	Балансировка крыльчатки или ее замена (при деформации лопастей).
Вентилятор не вращается или вращается рывками	Диагностика электродвигателя (проверка конденсатора, обмоток). Чаще требуется замена всего двигателя в сборе.
Треск, скрежет	Износ подшипников двигателя. Требуется замена двигателя.

Порядок работ по замене вентилятора или двигателя

1. Полное обесточивание системы.
2. Снятие защитного кожуха и верхней крышки наружного блока.
3. Отсоединение электрической колодки старого двигателя.
4. Откручивание крепежных болтов.
5. Установка нового двигателя и крыльчатки, сборка в обратном порядке.
6. Проверка свободного хода и центровки.
7. Пробный запуск и контроль работы на всех скоростях.

Своевременная чистка теплообменника — это самый доступный способ профилактики серьезных поломок. Замена же вентилятора, хотя и кажется простой операцией, требует точного подбора оригинала или качественного аналога по посадочным размерам, напряжению и производительности.

Сборка и пуско-наладка наружного модуля после ремонта

После завершения всех ремонтных операций наступает самый ответственный этап — сборка и ввод системы в эксплуатацию. Качество его выполнения напрямую определяет, насколько успешным и долговечным окажется весь проведенный ремонт. Это не просто механическое соединение деталей, а комплекс технологических процедур, гарантирующих надежную и эффективную работу VRV-системы.

Последовательность сборки и восстановления контура

1. Обратная сборка узлов. Все компоненты (компрессор, теплообменник, плата управления, вентилятор) аккуратно устанавливаются на штатные места. Особое внимание уделяется правильности подключения электрических разъемов и датчиков — любая ошибка здесь может привести к новым поломкам.
2. Герметизация системы. После монтажа всех элементов выполняется опрессовка контура азотом. Под высоким давлением (обычно 35-40 бар) проверяют все паяные и резьбовые соединения на герметичность. Тест длится несколько часов — падение давления свидетельствует об утечке, которую необходимо найти и устранить.
3. Вакуумирование. Это ключевая операция для удаления воздуха и влаги из холодильного контура. С помощью вакуумного насоса система откачивается до глубокого вакуума (обычно остаточное давление не более 500 микрон рт. ст.) и выдерживается в этом состоянии 1-2 часа. Отсутствие падения давления подтверждает герметичность, а кипение остаточной влаги при глубоком вакууме обеспечивает ее эффективное удаление.
4. Заправка хладагентом. Только после успешного вакуумирования система заправляется сохраненным или новым хладагентом точно в том количестве, которое указано в технической документации. Заправка «на глазок» недопустима.

Процедура пуско-наладки и тестирования

После сборки система готова к первому запуску, который проводится под строгим контролем всех параметров.

Контролируемый параметр	Нормальное значение	Что проверяет
Ток потребления компрессора	Соответствует паспортным данным модели	Отсутствие перегрузки, правильность заправки
Давление нагнетания (высокое)	15-25 бар (зависит от температуры наружного воздуха)	Эффективность теплообмена конденсатора
Давление всасывания (низкое)	4-8 бар	Исправность ТРВ/ЭРВ, правильность работы испарителя
Перегрев и переохлаждение хладагента	Расчетные значения (5-8°C перегрева)	Точность заправки и эффективность работы теплообменников
Температура на выходе из испарителя/конденсатора	Соответствует расчетным параметрам режима	Общую эффективность системы
Работа вентиляторов и сервоприводов	Плавное изменение скорости, отсутствие вибрации и шума	Исправность всех механических компонентов

Финальная проверка и сдача работы

• Система тестируется во всех основных режимах: охлаждение и обогрев (для моделей с теплым насосом).
• Проверяется корректность связи между наружным и всеми внутренними блоками, работа на разных скоростях и ступенях мощности.
• Клиенту демонстрируются рабочие параметры, подтверждающие качество ремонта, и передаются рекомендации по дальнейшей эксплуатации.

Только после успешного прохождения всех тестов и стабильной работы в течение контрольного времени ремонт можно считать завершенным. Этот комплексный подход гарантирует, что система будет работать эффективно, экономично и без сбоев долгие годы.
